Az ipari alkatrészgyártás útja a mérnöki ötlettől a sorozatban gyártott, késztermékbe beépített alkatrészig hosszú és sokszereplős folyamat. Sokan úgy gondolják, hogy az alkatrész ára a „gépidő × óradíj” képlettel számítható — holott a tényleges gyártási cost structure sokkal összetettebb. Ebben a cikkben végigkövetjük egy tipikus ipari alkatrész útját az első rajztól a sorozatgyártásig, és azonosítjuk azokat a lépéseket, ahol a valódi értékteremtés és a valódi költség keletkezik.
1. lépés: A tervdokumentáció értelmezése
Minden alkatrészgyártás a tervdokumentációval kezdődik. A legjobb esetben ez egy 3D CAD fájl (STEP, IGES, Parasolid formátumban), amelyhez részletes 2D műszaki rajz is tartozik — tűrésekkel, felületi minőség előírásokkal, anyagspecifikációval és esetleg hőkezelési követelményekkel.
Az első és legkritikusabb lépés a műszaki dokumentáció gyárthatóság szempontjából való elemzése (DFM — Design for Manufacturability). Egy tapasztalt CNC megmunkálás Budapesten működő műhely ezen a ponton azonosítja azokat az alkatrészgeometriákat, amelyek gyárthatóak, de feleslegesen drágák — és javasol alternatívákat, amelyek azonos funkciót tölt el, de alacsonyabb alkatrészgyártás árakon.
2. lépés: Anyagválasztás és anyagtanúsítás
Az anyagválasztás nemcsak műszaki, hanem gazdasági kérdés is. Ugyanaz a geometria legyártható C45 szénacélból, 42CrMo4 ötvözött acélból, rozsdamentes acélból vagy alumíniumból — de az anyagköltség és a megmunkálhatóság drasztikusan eltér.
Az alumínium megmunkálás jellemzően gyorsabb és olcsóbb gépi időt igényel, mint a kemény ötvözött acél CNC forgácsolása — de az anyagköltség és a mechanikai tulajdonságok (szilárdság, keménység) eltérnek. Repülőipari és orvostechnikai alkalmazásoknál az anyagtanúsítvány (mill certificate, 3.1-es vagy 3.2-es tanúsítvány) kötelező, ami az alapanyag-beszerzés folyamatát is befolyásolja.
3. lépés: CAM programozás — a gyártástechnológia szíve
A CAM (Computer-Aided Manufacturing) programozás az a lépés, ahol a mérnöki rajzból megmunkálási program lesz. A CAM szoftver (Mastercam, Hypermill, Siemens NX CAM stb.) alapján a technológus meghatározza:
- Megmunkálási sorrendet (melyik felületet mikor és hogyan munkálja meg)
- Szerszámozást (melyik szerszámot, milyen fordulatszámmal és előtolással)
- Befogási stratégiát (hogyan rögzítsük a munkadarabot a gépen)
- Hűtési stratégiát (hűtőfolyadék, sűrített levegő, száraz megmunkálás)
A CAM programozás munkaideje sokszor meghaladja az alkatrész tényleges gépidejét — főleg kis darabszámú alkatrészgyártásnál. Ez magyarázza, hogy a kis darabszámú alkatrészgyártás árak miért magasabbak darabra vetítve, mint a sorozatgyártásé.
4. lépés: Szerszámozás és fixturálás
A munkadarab rögzítése (fixturálás) a megmunkálás egyik legkritikusabb, mégis legkevésbé látható eleme. Egy rosszul rögzített munkadarab rezeg megmunkálás közben — ez rontja a felületminőséget, csökkenti a tűréspontosságot és gyorsítja a szerszámkopást.
Kis darabszámú CNC megmunkálásnál általában standard szorítórendszereket (gépsatus, prizmarendszer) alkalmaznak. Nagy sorozatnál, ahol az alkatrész ismétlődően kerül a gépre, dedikált fixturát (speciális rögzítő szerkezet) gyártanak — ami szerszámgyártási befektetést jelent, de drasztikusan csökkenti a beállítási időt és javítja az ismételhetőséget.
5. lépés: Megmunkálás és közbülső mérések

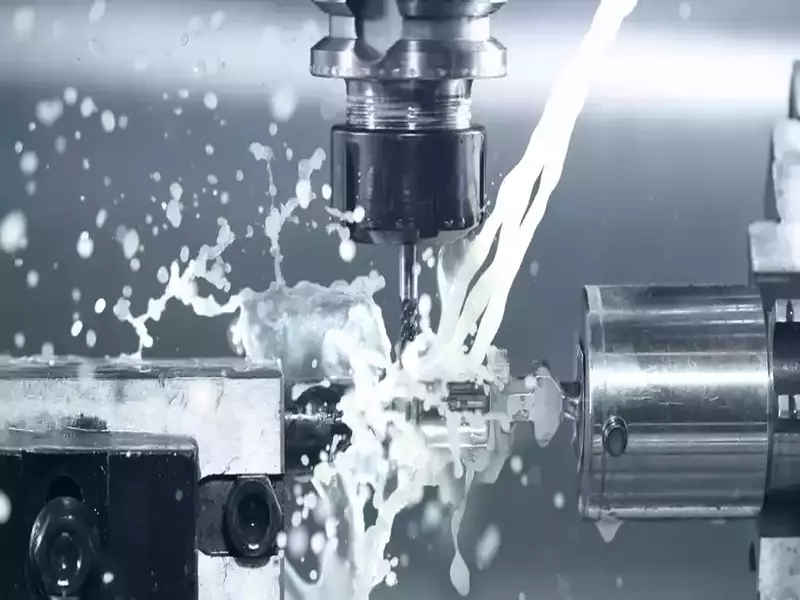

A tényleges CNC marás és CNC forgácsolás a folyamat leglátványosabb, de korántsem egyetlen lépése. Szoros tűrésű alkatrészeknél közbülső mérések szükségesek — gépen belüli szonda rendszerrel vagy gép melletti kézi mérőeszközzel.
Komplex alkatrészeknél több befogás is szükséges: az alkatrészt különböző oldalain megmunkálják, és az alkatrészt befogásból ki kell venni, megfordítani, újra rögzíteni. Minden befogásváltás potenciális hibaforrás — ezért a modern 5-tengelyes CNC megmunkálás Budapesten épp azért értékes, mert sok felületet egyetlen befogásból tud megmunkálni.
6. lépés: Utókezelés — hőkezelés, felületkezelés, ellenőrzés
A megmunkált alkatrész útja sokszor nem ér véget a CNC gépen. Hőkezelés (edzés, megeresztés, cementálás) szükséges lehet a szükséges mechanikai tulajdonságok eléréséhez. Felületkezelés (anódozás alumíniumon, nikkelezés, horganyzás, foszfátozás, lakkozás) a korrózióvédelem és az esztétika érdekében alkalmazható. Végső mérési protokoll (CMM mérés, dokumentált mérőjegyzőkönyv) a minőségbiztosítás zárólépése.
Prototípus vs. sorozat: a költségstruktúra különbsége
Az 1-5 darabos prototípus-gyártásnál a fix költségek (programozás, fixtura, beállítás) dominálnak — ezért magas az egységköltség. A 100-500 darabos kis sorozatnál ezek a fix költségek „szétterülnek”, és a változó költségek (gépidő, anyag) dominálnak. Az 1000+ darabos nagy sorozatnál az automatizálás, a dedikált fixtura és az optimalizált folyamat drámaian csökkenti az egységköltséget.
Az alkatrészgyártás Budapesten versenyképes műhelyek darabszámtól függetlenül transzparens alkatrészgyártás árakat kínálnak — és segítenek meghatározni, mikor éri meg beruházni a fixturába és az automatizálásba a sorozatméret csökkentéséért.
Összefoglalás
A alkatrészgyártás egy összetett, sok lépésből álló folyamat — és minden lépés hozzáad az értékhez, de a költséghez is. A megrendelő szempontjából a legjobb partner az, aki ebben a folyamatban nemcsak a gépidőt számítja fel, hanem aktívan segít a tervek gyárthatóság szempontjából való optimalizálásában, a helyes anyag- és szerszámválasztásban, és átlátható CNC megmunkálás árakon, szerszámgyártás árakon és alumínium marás díjakon dolgozik. A fémmegmunkálás és az alumínium forgácsolás területén ez a partnerszerű megközelítés a legtöbb értéket hozza hosszú távon.
